横型真空タンク [ VS-H ]

横型タンク [ VS-H ]

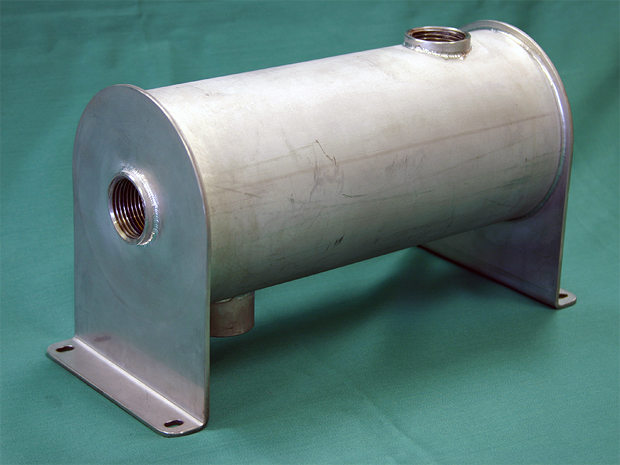

VS-Hは横型のセミオーダー型真空タンクです。


横型タンク [ VS-H ]

  • 真空吸着
  • 真空乾燥
  • 真空含燥
  • 真空含浸
  • 真空脱泡

など各種装置のリザーバータンク、バッファータンクとして利用されています。

カタログ

【ダウンロード】(pdfファイル:669KB)

【真空タンク VS-H型寸法図】

真空タンク VS-H型寸法図

【VS-H セミオーダー可能寸法】

(mm)
φA
パイプ外径
B C R T L
パイプ長
101.6 110 95 7.5 3 お客様の指定寸法
114.3 125 105 10 3 お客様の指定寸法
139.8 150 130 10 3 お客様の指定寸法
  • パイプ長(L)は、お客様が任意の長さに指定できます。
  • ソケット、フランジの位置は任意の位置に指定できます。
  • 接続口のソケットや各種フランジは、オプションからご指定下さい。
  • パイプ径以外は、全て特殊仕様に対応します。
  • 材質は、SUS304TPA、SUS304 2Bです。
  • ゲージポート、のぞき窓なども、オプションにて対応いたします。
  • 全品リークテストを行って出荷致します。ソケットの場合は、水没検査、NWフランジの場合はヘリウムリークディテクターで検査を致します。

お客様がご自身で見積もりする場合はこちら

パイプ径を選定し、パイプ長を指定して頂きます。
接続形状を指定するだけですぐにお見積もりができます。

お見積り

弊社への見積依頼

弊社への見積依頼はこちらのFAX用紙をダウンロードしてください。
上記FAXシートに必要事項をご記入の上、当社までFAXして下さい。
折り返しご連絡致します。

赤田工業株式会社TEL:0261-62-2235
